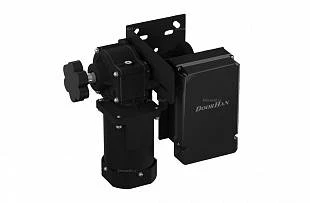

Привод Shaft-20 для промышленных секционных ворот

Зона применения

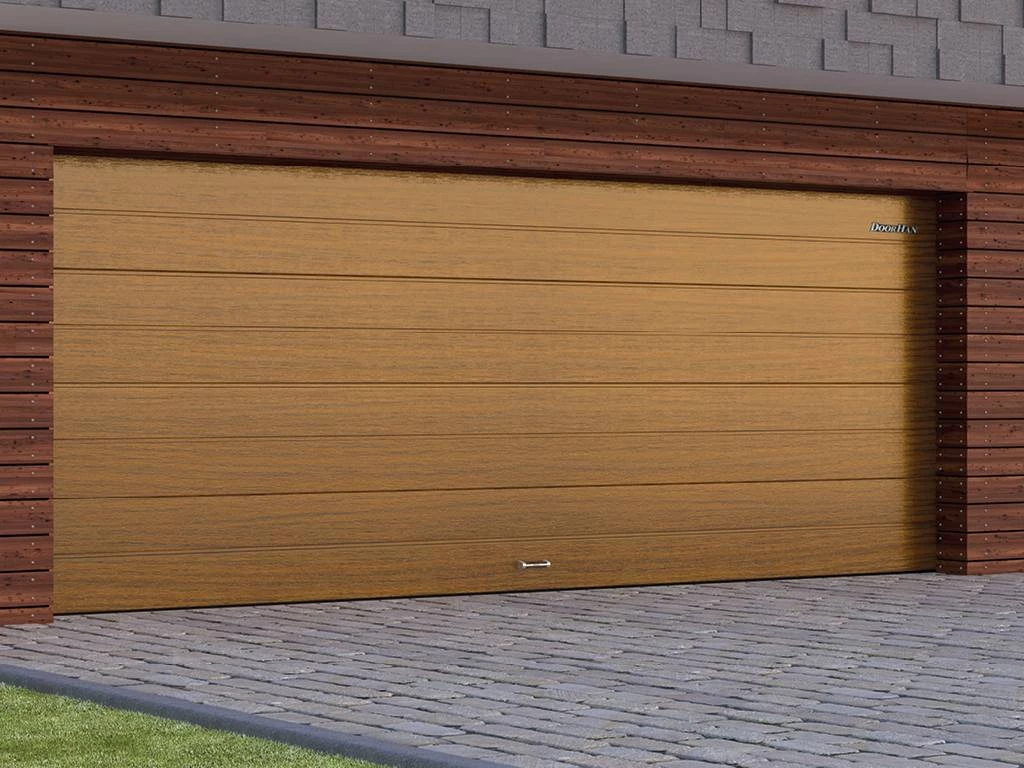

Секционные гаражные ворота

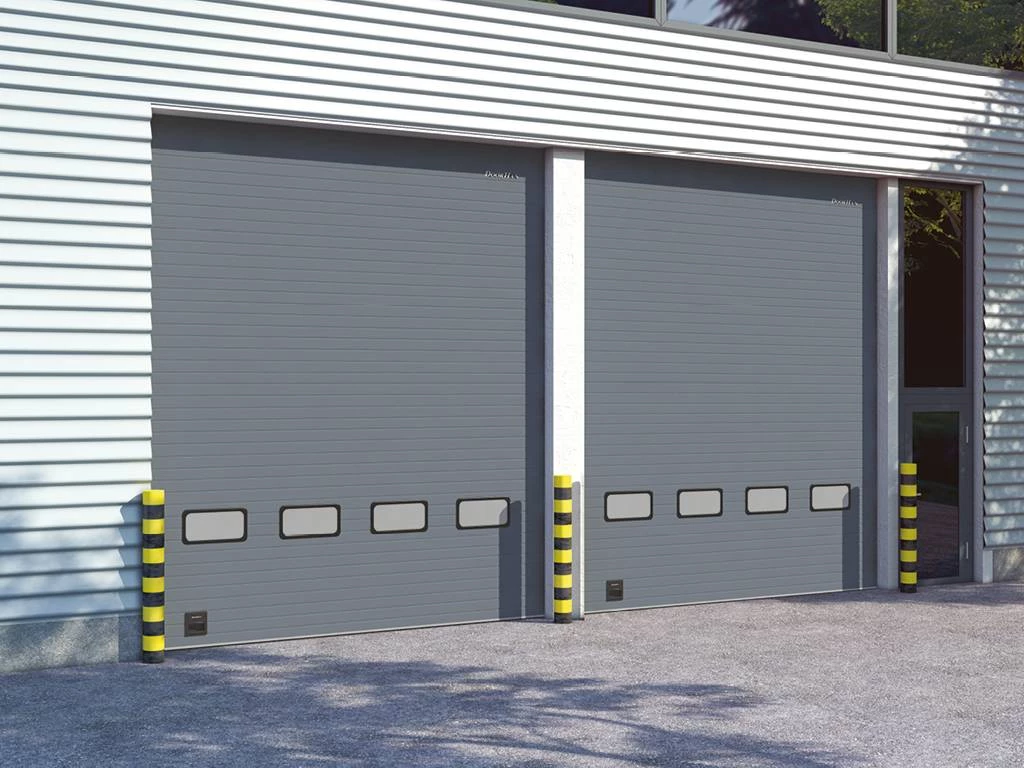

Секционные промышленные ворота

Преимущества

1. Повышенная интенсивность привода Shaft-20 за счет высокого уровня теплоотдачи (наличие ребер охлаждения корпуса и кулера охлаждения мотора)

2. Простота монтажа: установка привода Shaft-20 производится непосредственно на вал

3. В плату встроен приемник с несущей частотой 433 мГц, в который можно прописать до 60 пультов дистанционного управления приводом

4. Световые индикаторы помогают контролировать все этапы работы привода и получать информацию о выбранной логике работы

5. Удобство подключения платы управления: легкосъемные клеммы значительно упрощают этот процесс

Дизайн

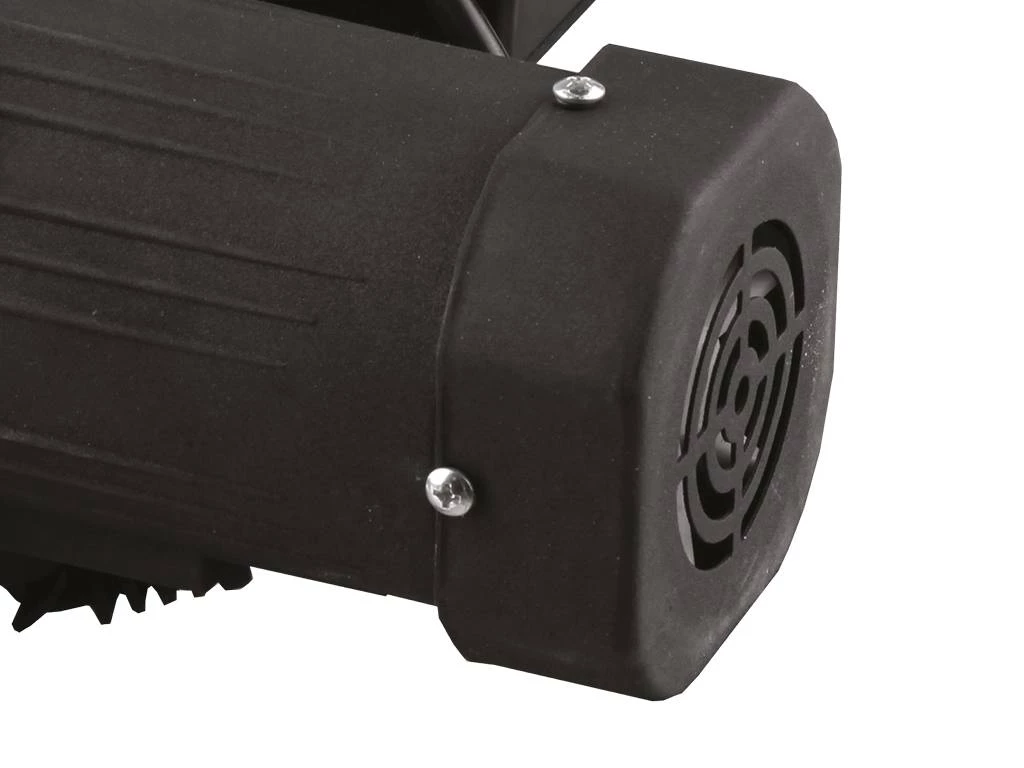

Кулер охлaждения в железном корпусе

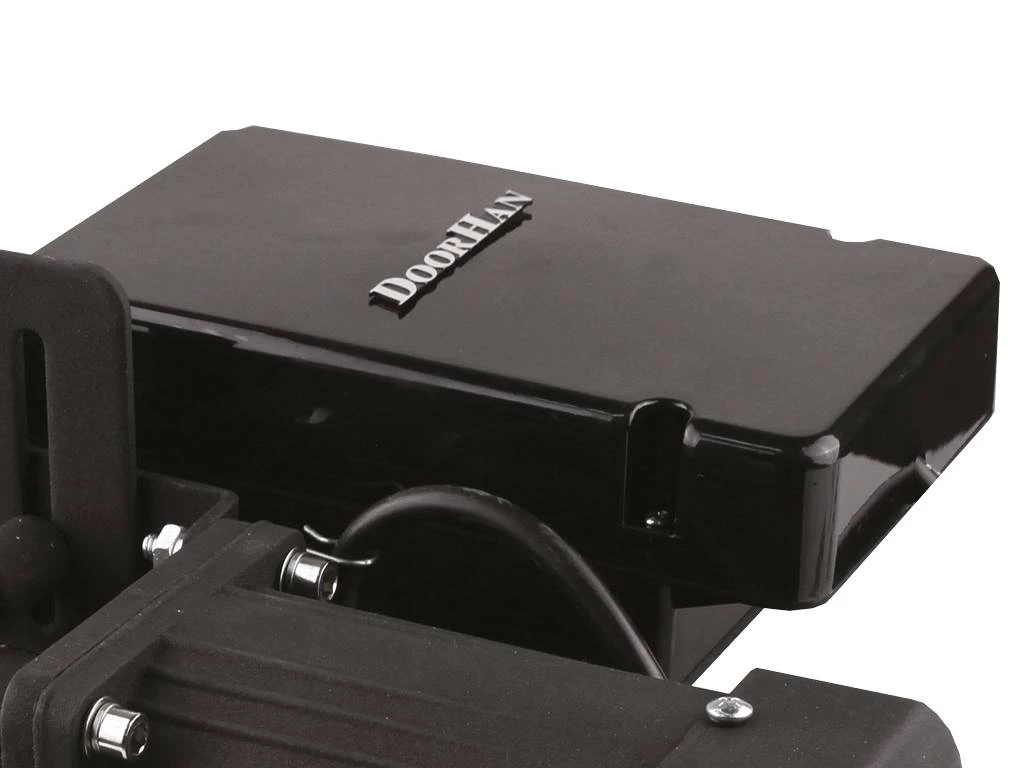

Встроенная платa управления

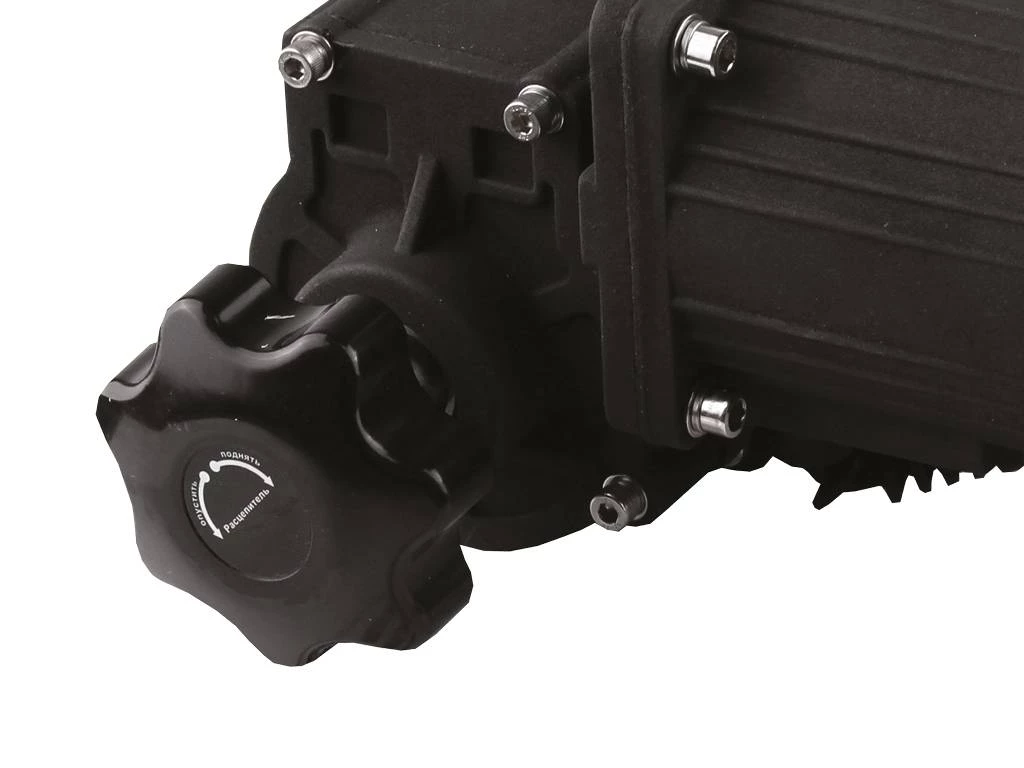

Рычаг расцепителя

Таблица размеров

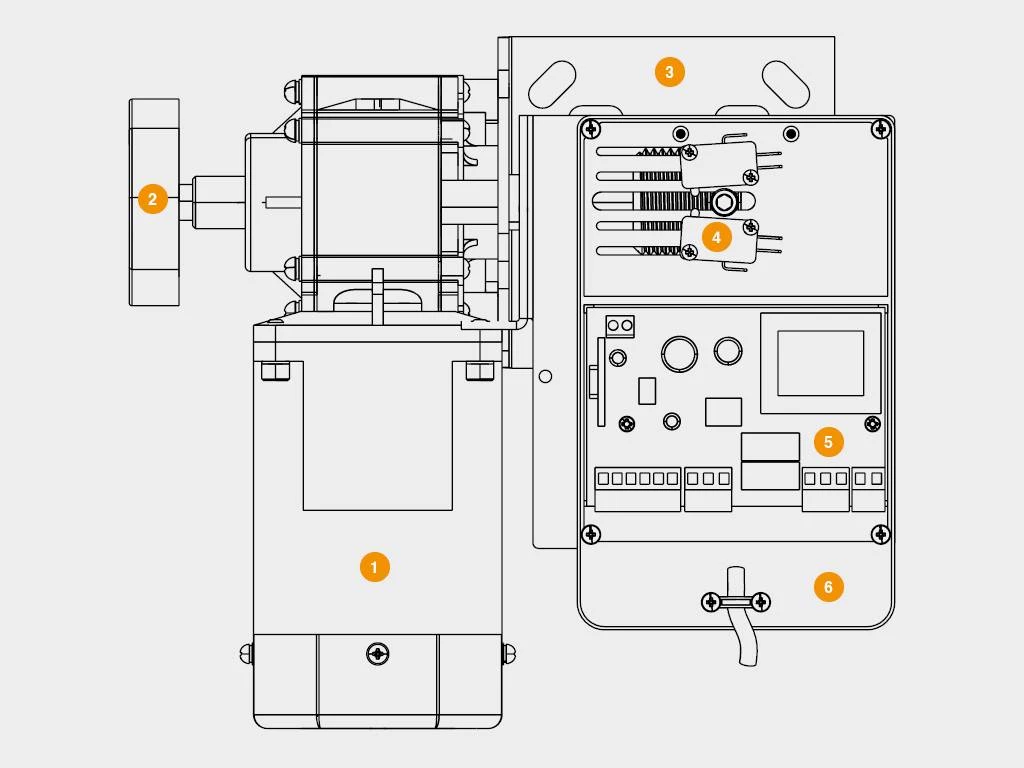

Конструкция

1. Мотор-редуктор
2. Рукояткa расцепителя
3. Кронштейн крепления
4. Концевые выключатели
5. Блок управления
6. Корпус блока управления

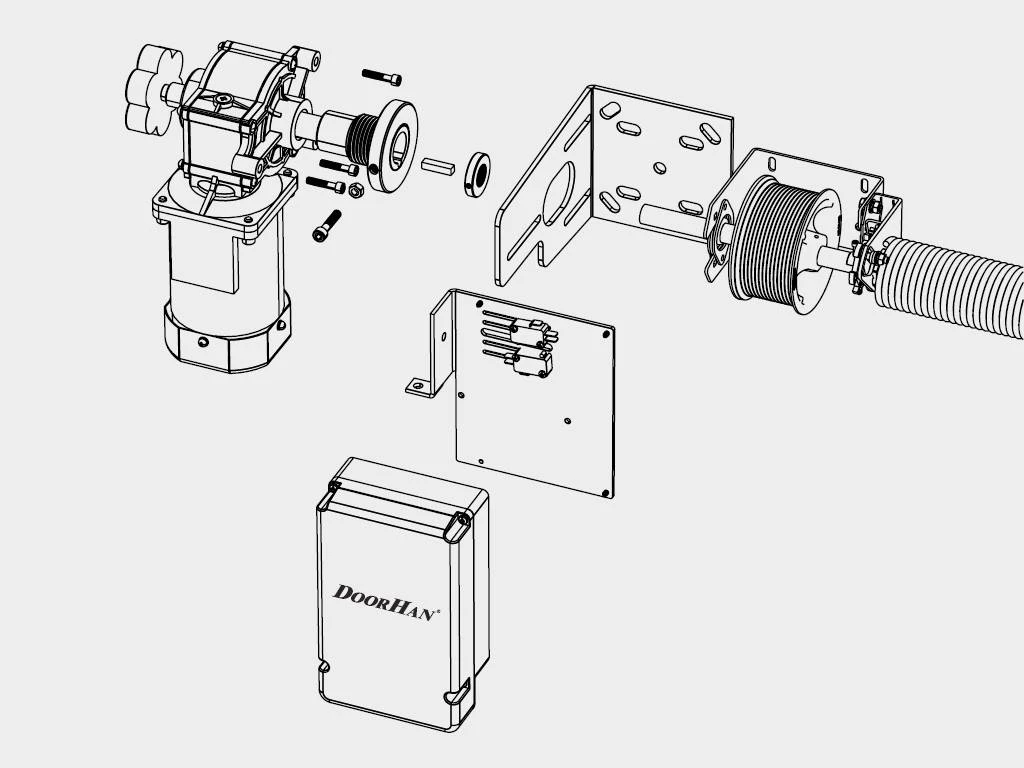

Способы монтажа

Монтаж производится на вал ворот с помощью кронштейна, шпонки и стопорного кольца. Кронштейн крепления присверливaется к притолоке с помощью саморезов

Условия эксплуатации продукции

1. Перед тем как установить привод, убедитесь, что створки ворот отбалансированы и перемещаются плавно.
2. Технические характеристики привода должны соответствовать климатическим условиям места эксплуатации.
3. Не следует устанавливать и эксплуатировать автоматические системы в помещениях, используемых для хранения огнеопасных и взрывчатых веществ.
4. При движении створок исключите возможность застревания посторонних предметов между движущимся и неподвижным элементами привода.
5. Допускается использование только оригинальных запчастей и аксессуаров от DoorHan, чтобы исключить неполадки.
6. Не оставляйте электрический двигатель со снятой цепью!
7. Не эксплуатируйте автоматический привод при обнаружении неисправностей.
8. Перед запуском электрического привода исключите присутствие посторонних предметов в зоне работы устройства.
9. Движение транспорта и людей допускается после остановки створок и выключения привода.
10. Не допускайте детей к использованию привода и его элементов.
11. Исключите вмешательства в работу автоматической части устройства.

Упаковка

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.
